STM8L IAR создание проекта, настройка для использования SPL (Standard Peripheral Library) и загрузка в контроллер stm8l051f3 первой программы.

Ссылка на видео в YouTubeПрежде чем начнём создавать новый проект мы должны будем скачать с официального сайта STM(Home-STMicroelectronics) SPL(стандартная периферийная библиотека), как это сделать показано в видео справа(жми YouTube).

Ссылка на видео в YouTubeВидео по созданию проекта и подключение к нему стандартной периферийной библиотеки, ссылка справа.
Теперь когда у нас имеется библиотека можем начать. В любом удобном для вас месте создаём папку и называем её как вам угодно только на английском языке, лучше сокращение проекта, у меня будет так.

NO

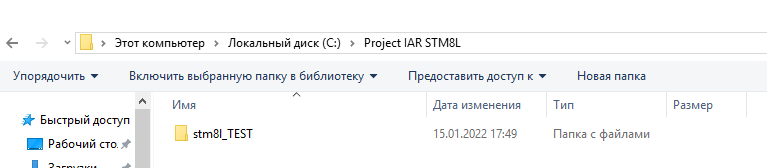

В общей папке(Project IAR STM8L) для всех проектов создаю ещё папку(stm8l_TEST) где и будет наш проект с нужными файлами.

Запускаем программу IAR и создаём новый проект поэтапно как показано ниже.


NO

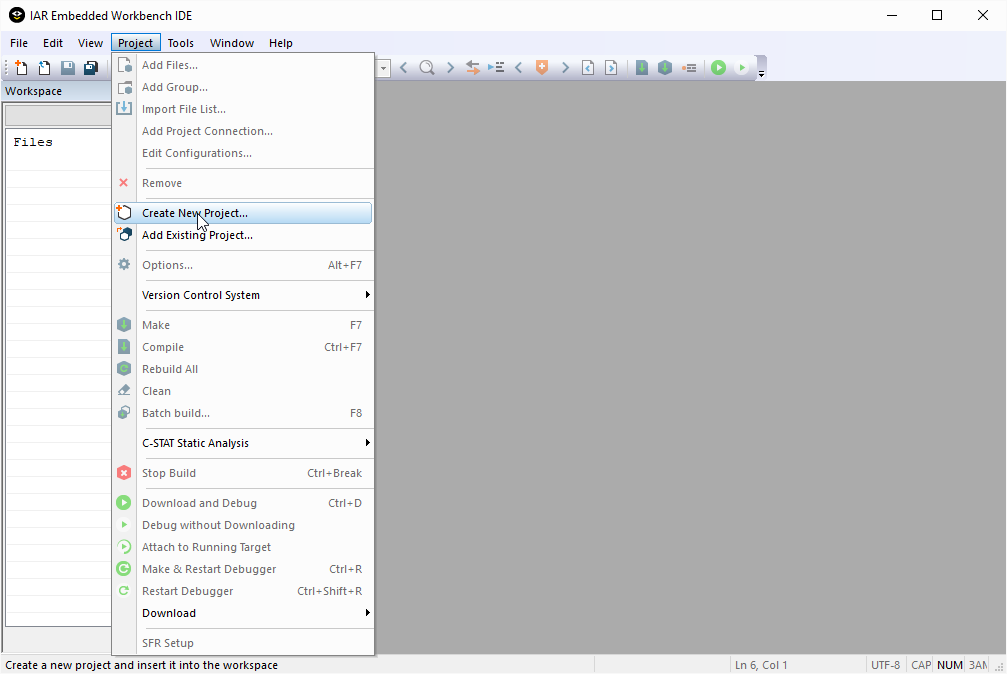

Наводим мышь на Project и выбираем Greate New Project...


NO

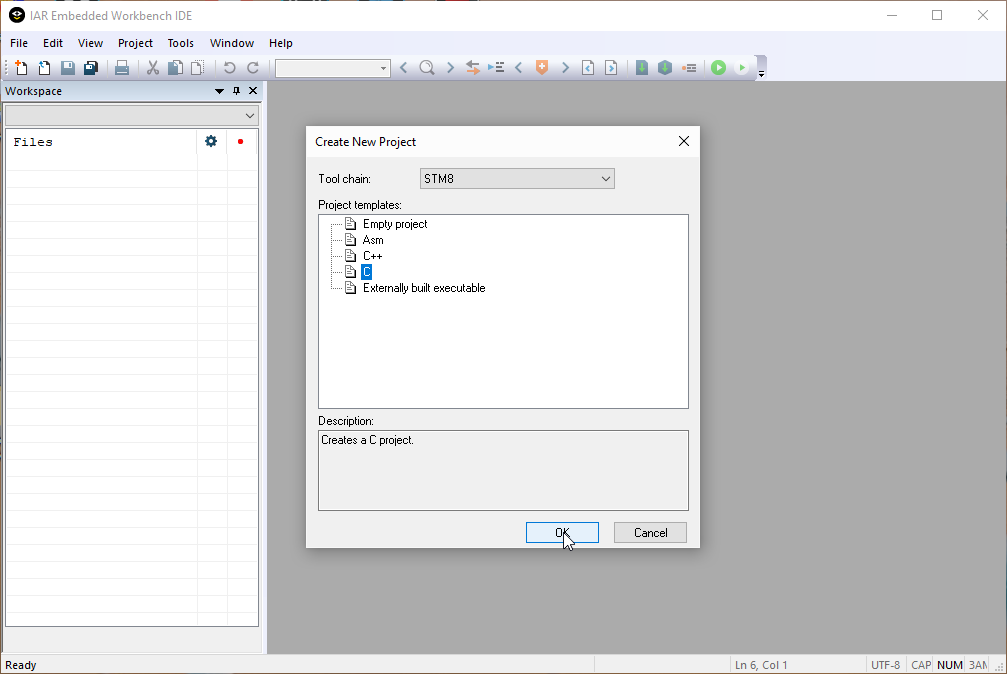

Выбираем C жмём OK


NO

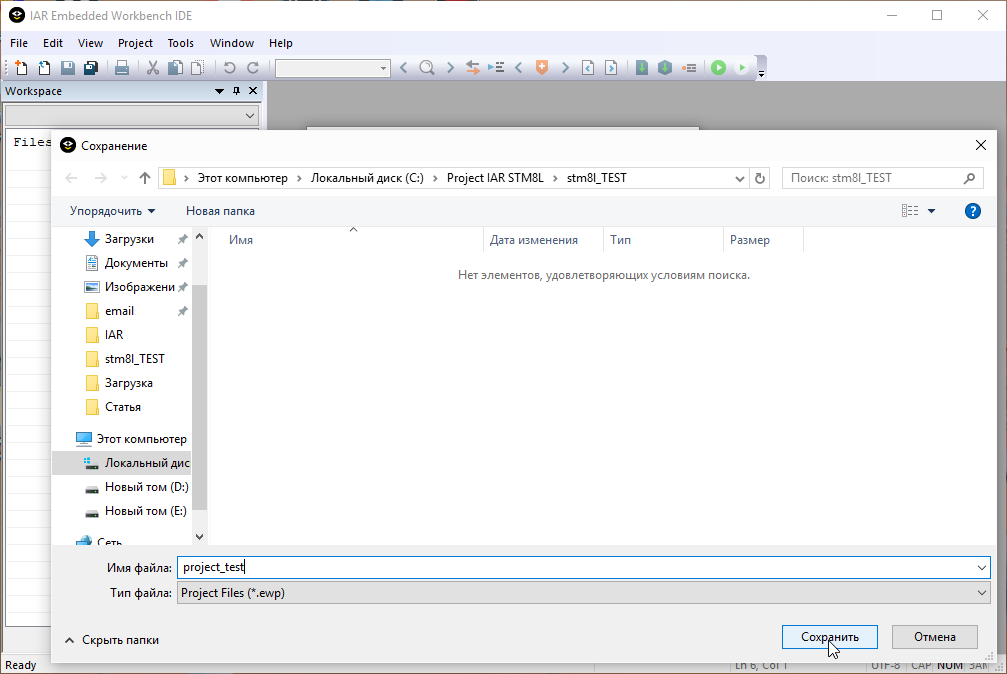

Придумываем имя проекту и жмём Сохранить


NO

Проект собрался, осталось подключить SPL


В папке stm8l_TEST для файлов Standard Peripheral Library создаём папку с названием SPL и для дополнительных файлов папку INC.

В папке stm8l_TEST для файлов Standard Peripheral Library создаём папку с названием SPL и для дополнительных файлов папку INC.

NO

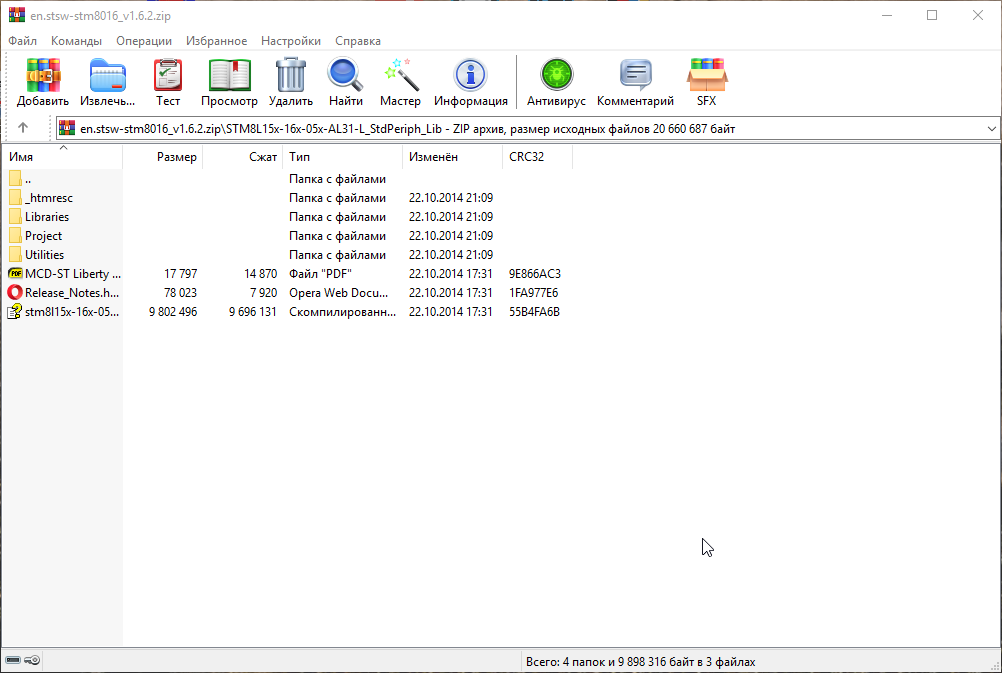

Распаковываем архив с SPL ранее скаченный с сайта STM, у меня для контроллера stm8l051f3 он называется en.stsw-stm8016_v1.6.2.zip.

NO

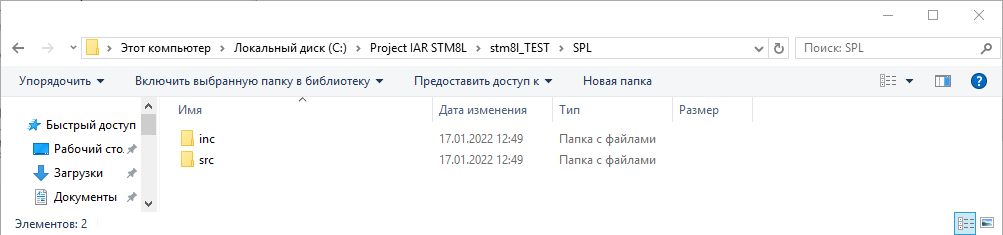

Из распакованного архива, из папки Libraries→STM8L15x_StdPeriph_Driver копируем в проект в папку SPL две папки inc и src.

Должно получится так

NO

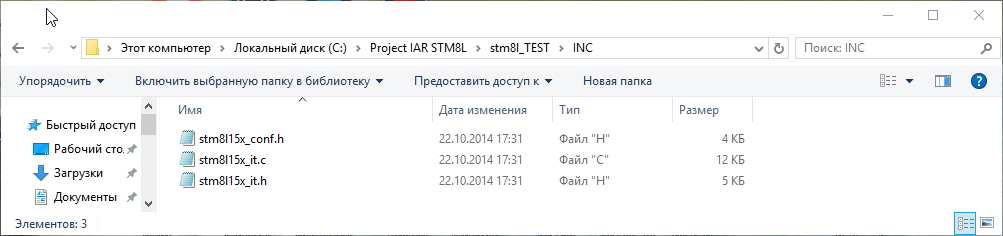

Из распакованного архива, из папки Project→STM8L15x_StdPeriph_Template копируем три файла stm8l15x_conf.h, stm8l15x_it.c, stm8l15x_it.h в проект в папку INC. Должно быть так

NO


Все нужные файлы в проекте, осталось настроить среду.

Первым делом выбираем нужный контроллер из списка для компилятора.

NO

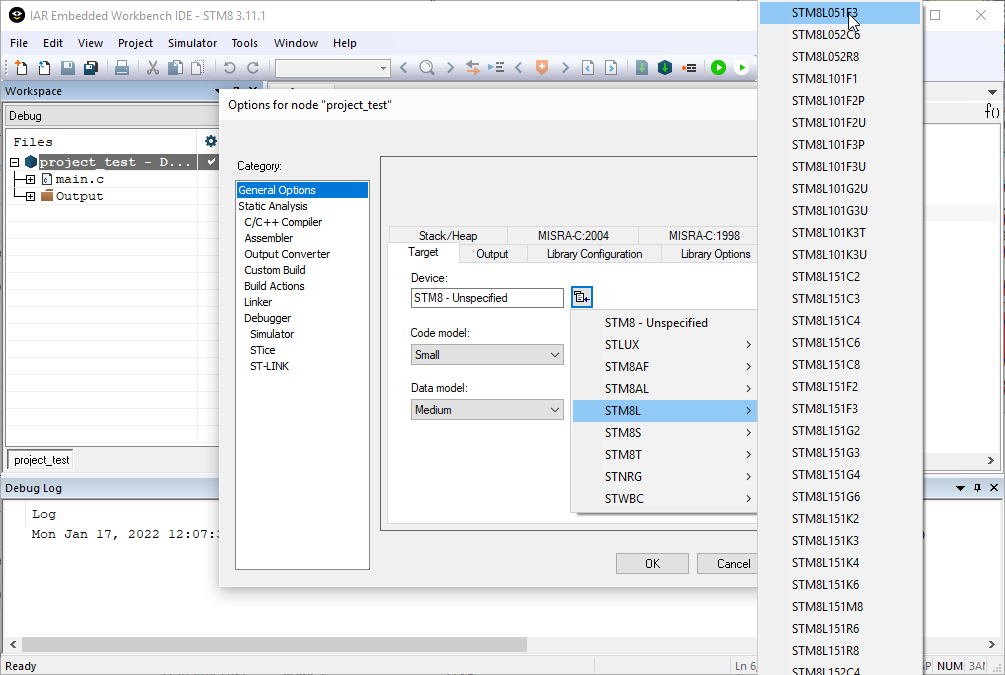

Для этого выделяем название проекта правой кнопкой мыши и левой открываем меню настроек. Жмём на General Options, нажимаем на иконку в виде списка и выбираем нужный контроллер, и жмём на OK.


Теперь пропишем пути к нашим файлам, что бы компилятор знал где их искать при сборке проекта.

NO

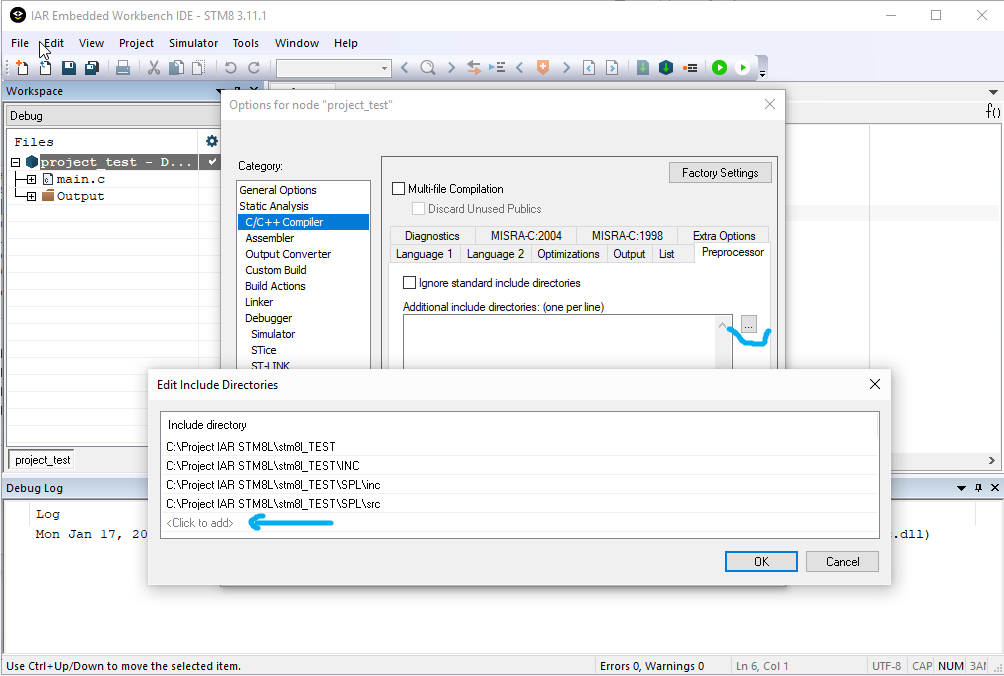

Жмём на название проекта, выбираем C/C++Compiler, жмём на квадратик с точками и в проводнике выбираем пути, просто открыв папку с нужными файлами. Когда все пути будут выбраны жмём на OK и ещё OK.

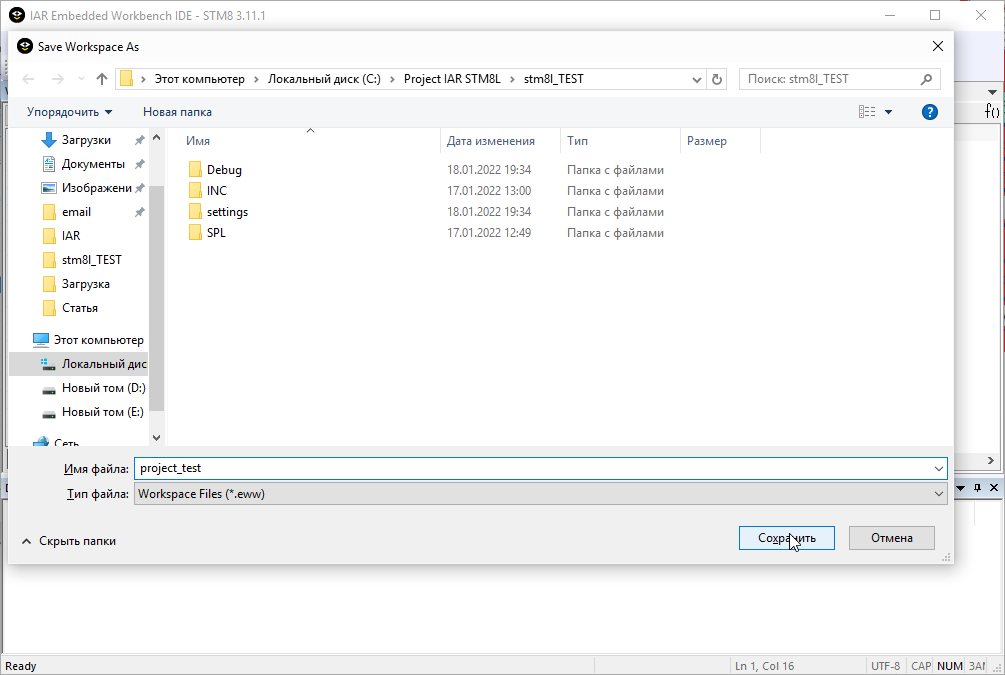

Также пропищим определения компилятору для использования SPL, что бы не править файлы. Но сначала в код добавим строку #include "stm8l15x.h" и жмём на компиляцию проекта, что бы создался файл Workspace, назовём его как и проект project_test.

NO


Компилятор просит сохранить для отладки файл, придумываем ему имя и жмём на OK.

NO

Происходит компиляция проекта и возникают ошибки, не обращаем на них внимание.


Нажмём левой кнопкой мыши на название файла в #include"stm8l15x.h", что бы курсор остался между букв названия и жмём правую кнопку мыши где выбираем Open "stm8l15x.h". Откроется файл, в котором находим подходящее определение для нашего контроллера и что мы хотим использовать Standard Peripheral Library.

NO

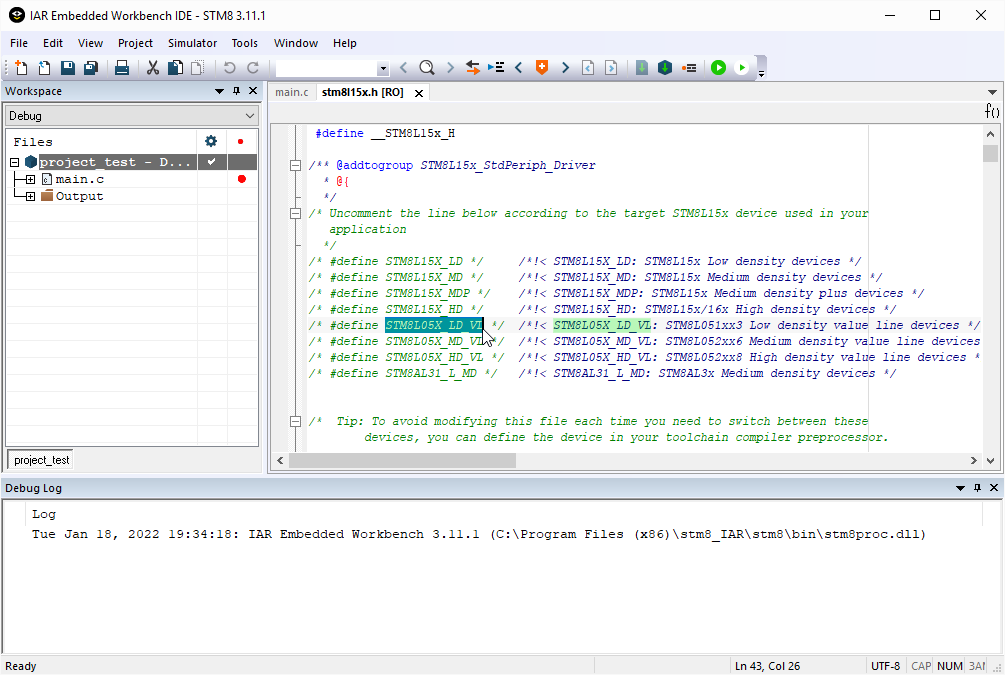

Библиотека создана для множества моделей контроллеров поэтому нужно выбрать подходящее определение для своего контроллера, у меня stm8l051f3 и более подходящее для него это STM8L05X_LD_VL.

NO

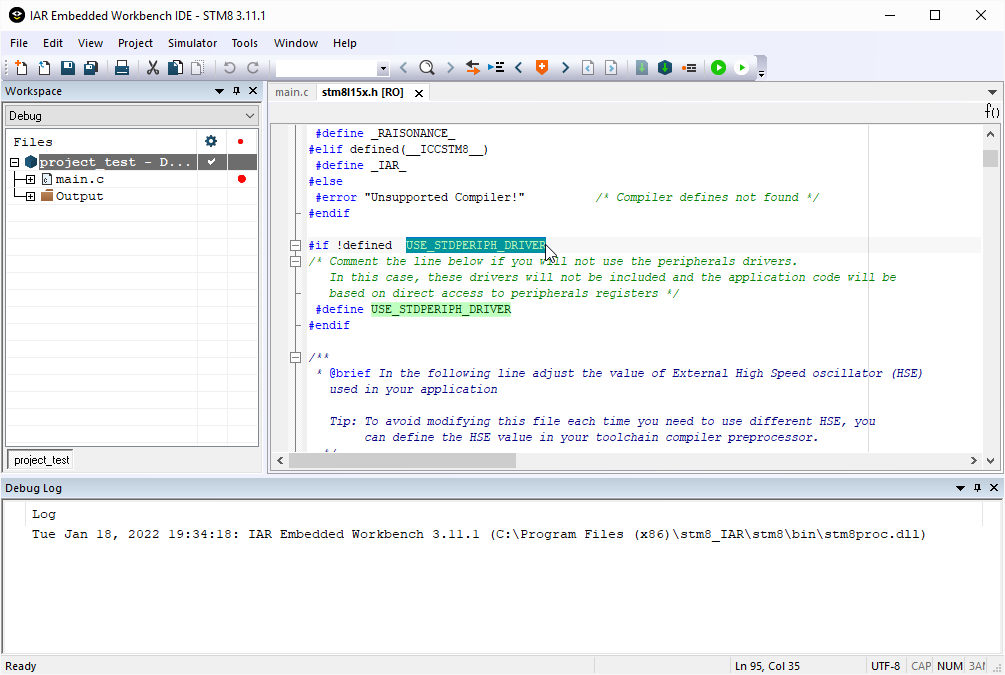

Определение для использования SPL.

NO

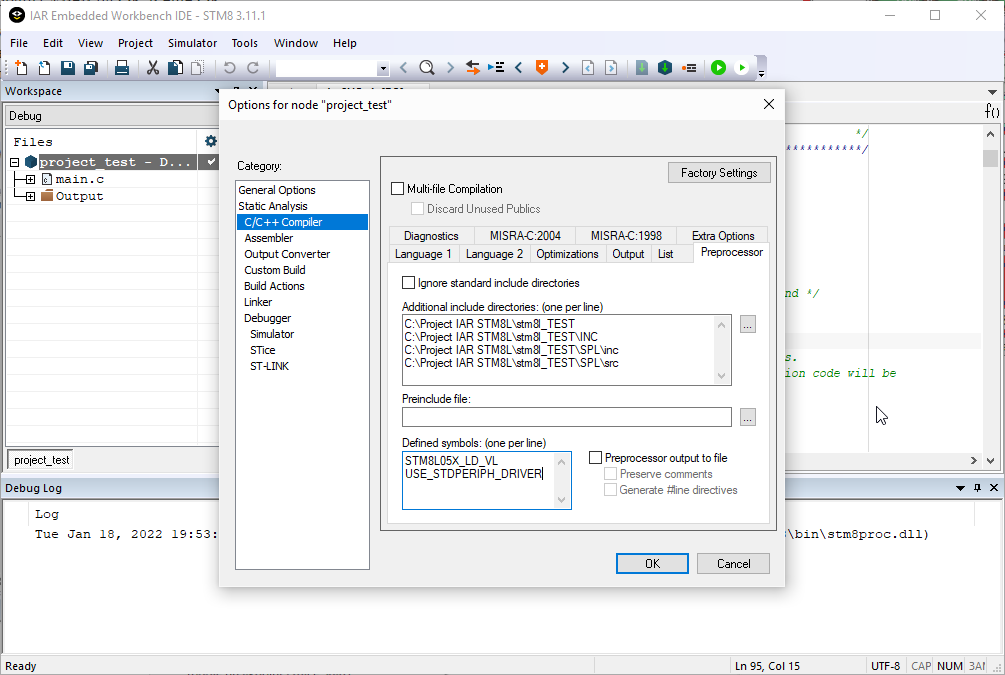

Открываем прежние настройки, но нам понадобится окно Defined symbols:(one per line) и вставляем туда оба наши определения, каждое определение должно быть написано в новой строке, должно получится так.

NO

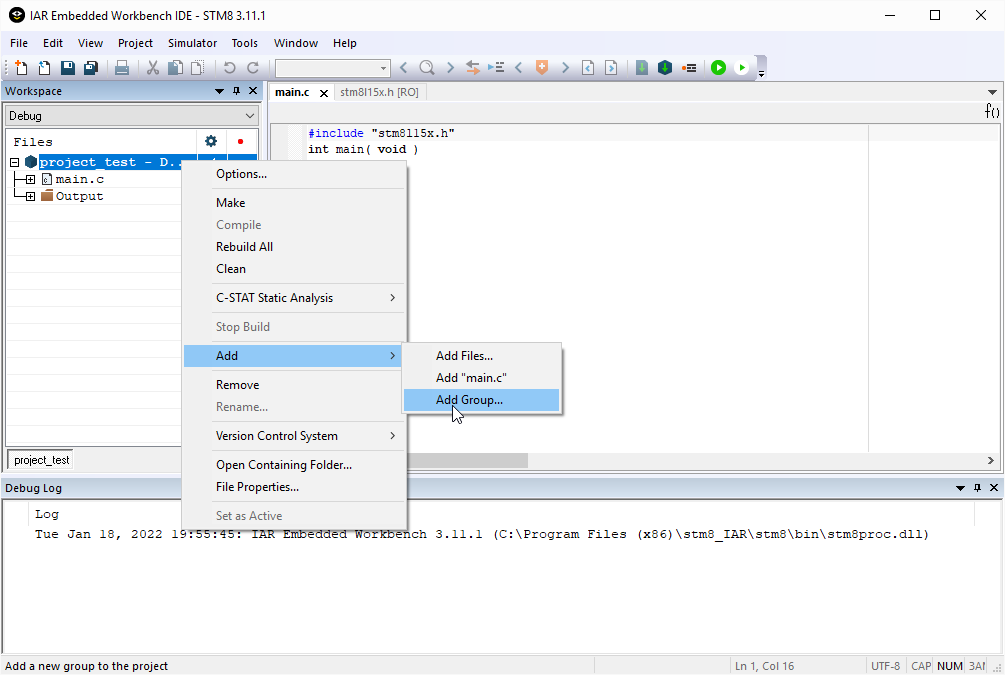

Осталось добавить исполнительные файлы в Workspace, для этого создаём две группы SPL и INC. В SPL будут храниться исполнительные файлы для стандартной периферийной библиотеке, а в INC вспомогательные.

NO


Будет так.

NO

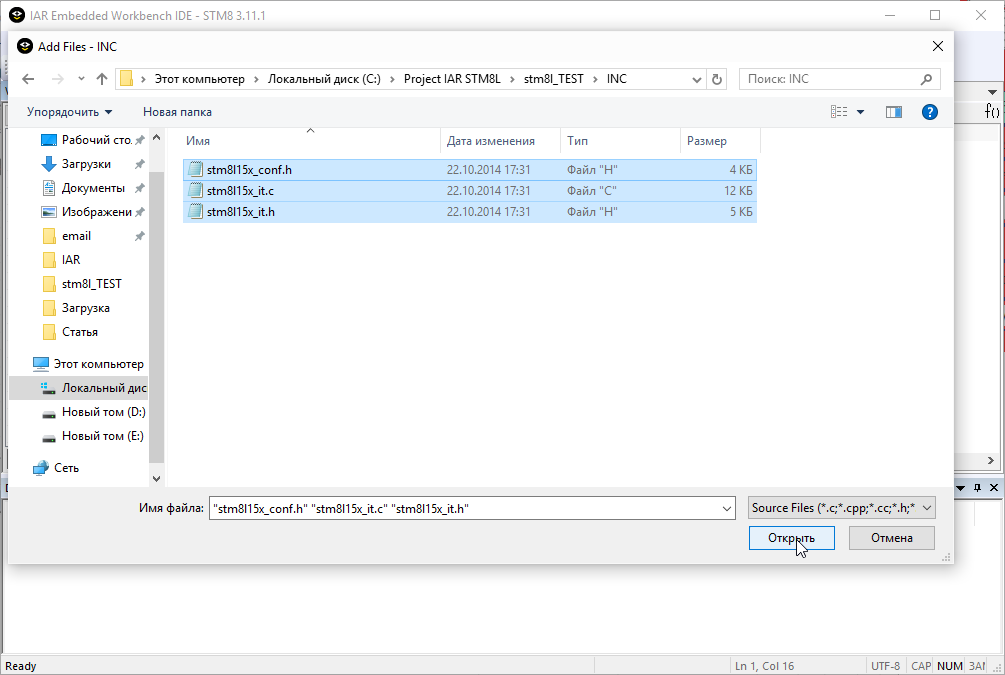

В группу INC из папки INC(находится в проекте) копируем следующие файлы.

NONO

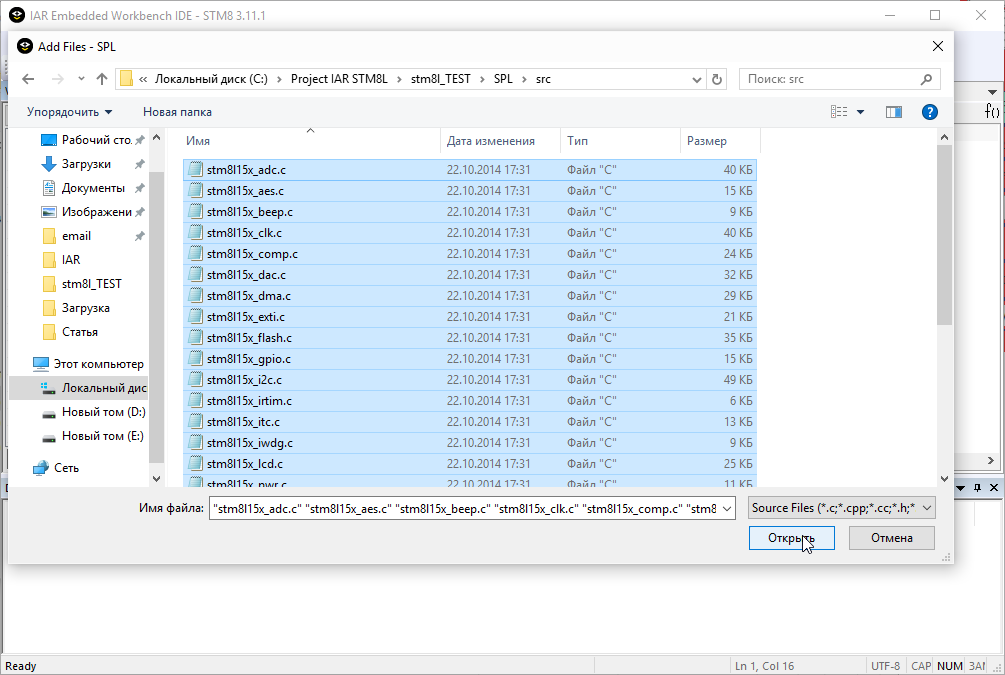

В группу SPL также копируем файлы только из папки SPL→src.

NO

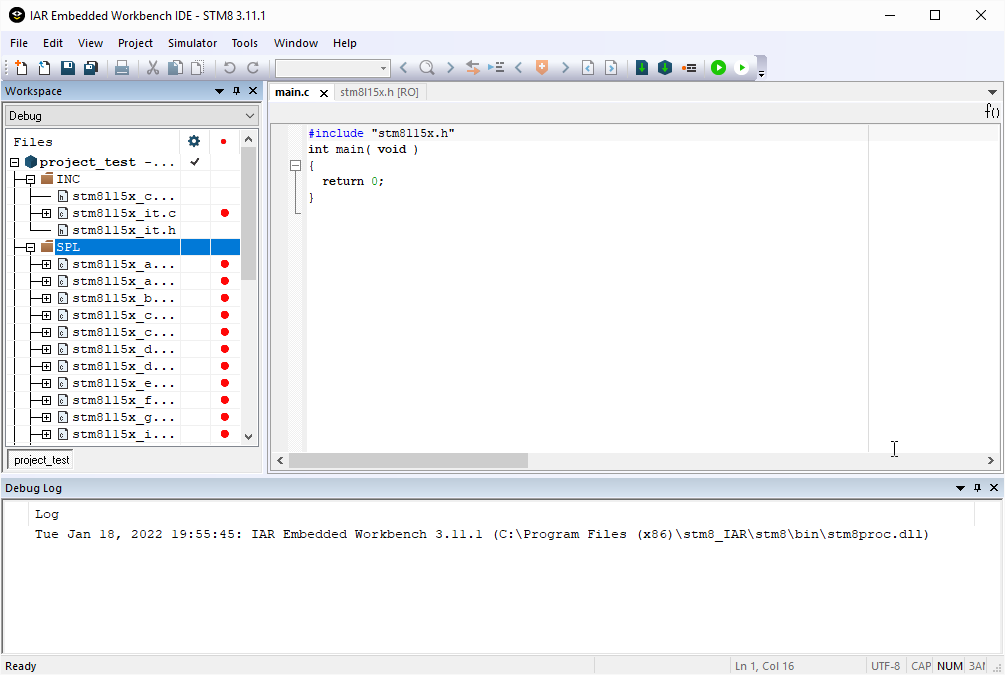

Должно получится так.

NO

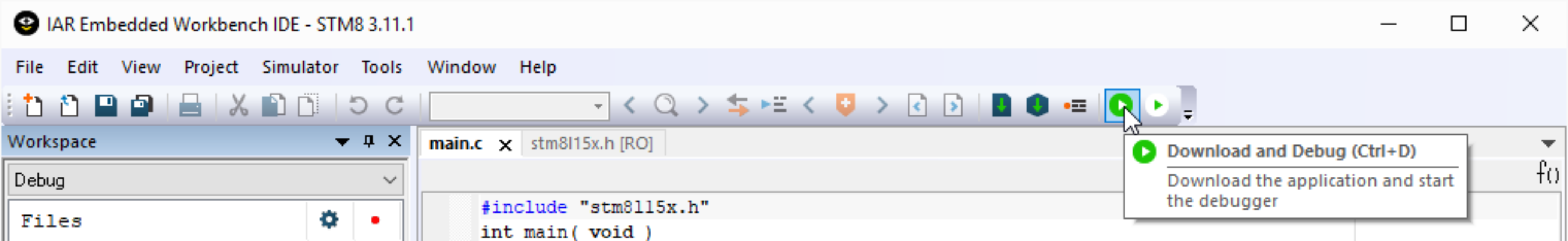

Проект настроен и пробуем скомпилировать тот код, который есть, жмём на кнопку как на рисунке ниже.

NO


Если сборка проекта прошла удачно и у вас вот такое окно, то продолжаем, если выскочили ошибки, то проверяем всё по этапно.

NO

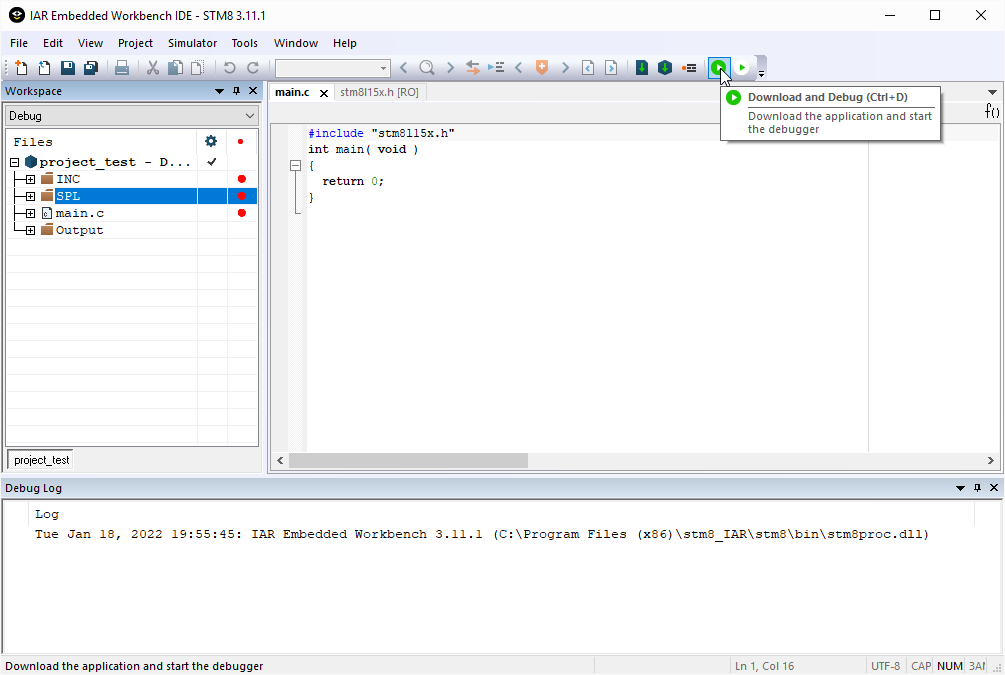

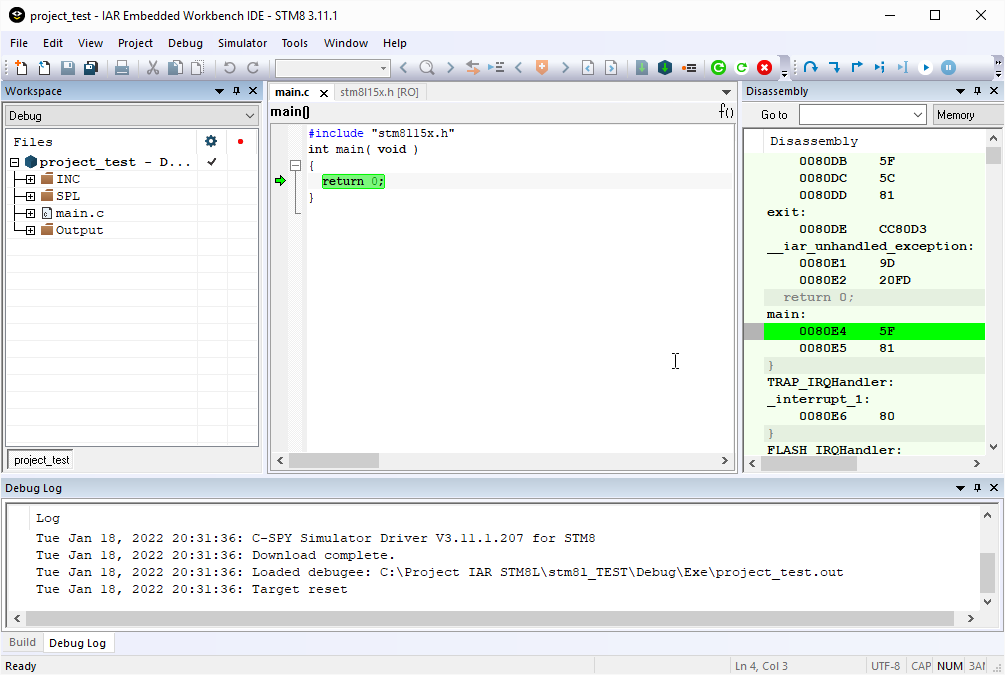

Отключаем отладку, жмём на красный кружок с крестиком вверху.

Осталось переключить отладчик с режима симуляции на программирование через ST-LINK.

NO

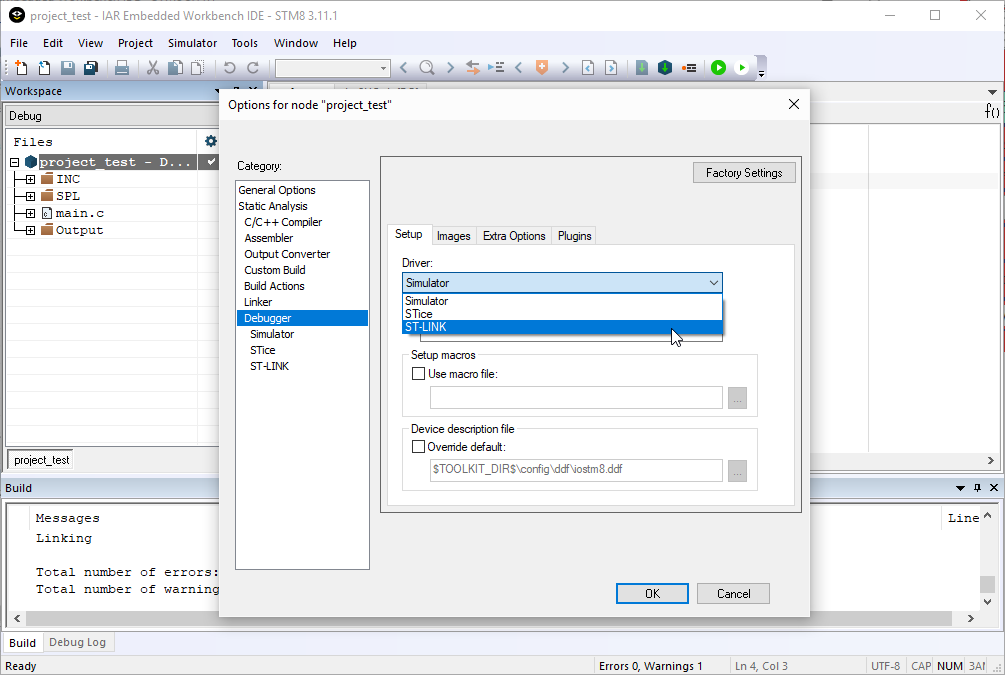

Выбираем ST-LINK и жмём на OK, теперь сможем прошить через программатор.


Схема для подключения программатора со светодиодом и демонстративная прошивка, на всякий случай.

NO


Как всегда, пример программы с миганием светодиода.

#include "stm8l15x.h" int main( void ){ GPIO_Init(GPIOB, GPIO_Pin_1, GPIO_Mode_Out_PP_High_Fast); while(1){ for(uint16_t i=0; i<50000; i++); GPIO_ToggleBits(GPIOB, GPIO_Pin_1); } return 0; }
