STM8S Простой частотник для трехфазного асинхронного двигателя.

Ссылка на видео в YouTubeНаписание данной статьи подтолкнуло просьба моего зрителя на YouTube и конечно личная нужда в трехфазном частотнике для асинхронного двигателя на фрезерный станок. Как говорится убьем два зайца сразу, напишу статью и будет работать станок.
 Для меня частотник должен быть максимально прост и дешевым по этому отсутствует защита от замыкания, система торможения и многие другие излишества которые предлагают нам промышленные, но присутствует защита диодного моста от больших токов во время включения устройства(заряд конденсаторной батареи) в сеть, в виде реле и ограничивающих резисторов.
 Тут выложу свою схему устройства и программу, но программа будет минимальной, простая индикация на TM1638, включение двигателя и смена вращения, для себя конечно я постараюсь сделать более продвинутое устройство которое продемонстрирую в другом видео.

Если заинтересуетесь созданием данного устройства то используйте мою программу для расчёта синуса ШИМ «Расчет таблицы SIN для управления асинхронным трехфазным двигателем» в разделе «Программы».

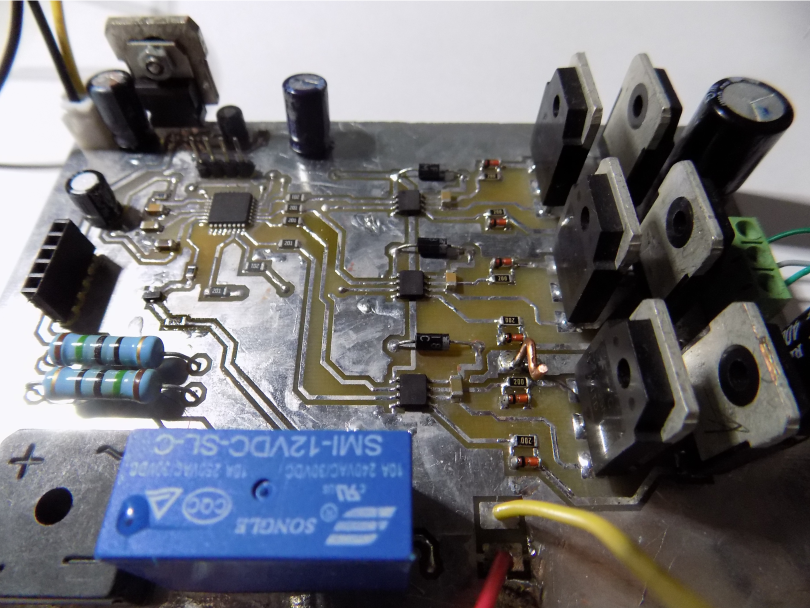

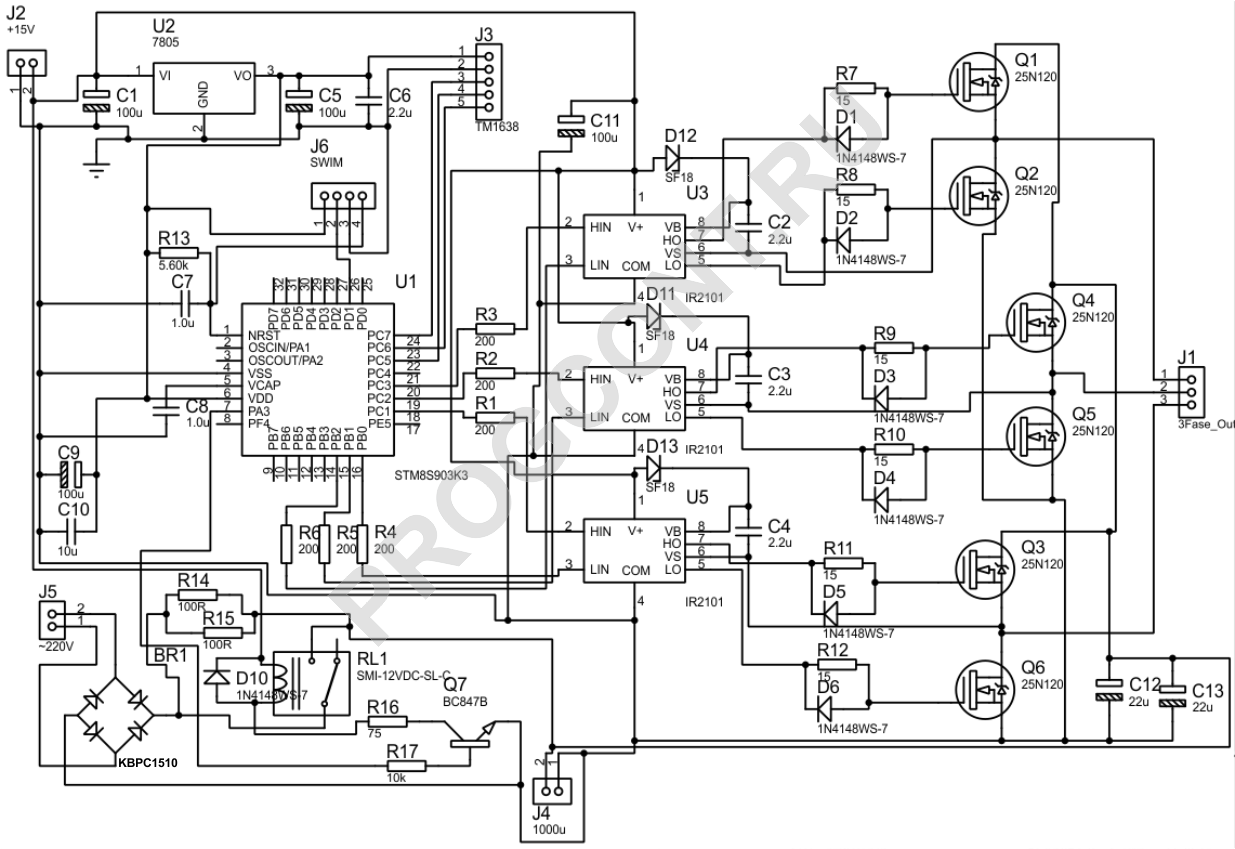

Начнем со схемы устройства, которая ниже.

нет рисунканет рисунка

 Особенности схемы, резисторы R14-R15 должны быть не менее 2W, конденсаторы C2-C3-C4 SMD 1206 не менее 25V, C12-C13 не менее 400V, вывод J4 для подключения конденсатора не менее 400V(емкость зависит от мощности двигателя, примерно 1 киловатт-1000 микрофарад), J2 питание может быть от 12-16V, логика питается через стабилизатор U2, в остальном используем компоненты с допустимым напряжением не ниже питающего. Транзисторы IGBT FGA25N120antd можно заменить на подходящие, лишь бы допустимое напряжение было не ниже 400V, хорошо подойдут мосфеты.

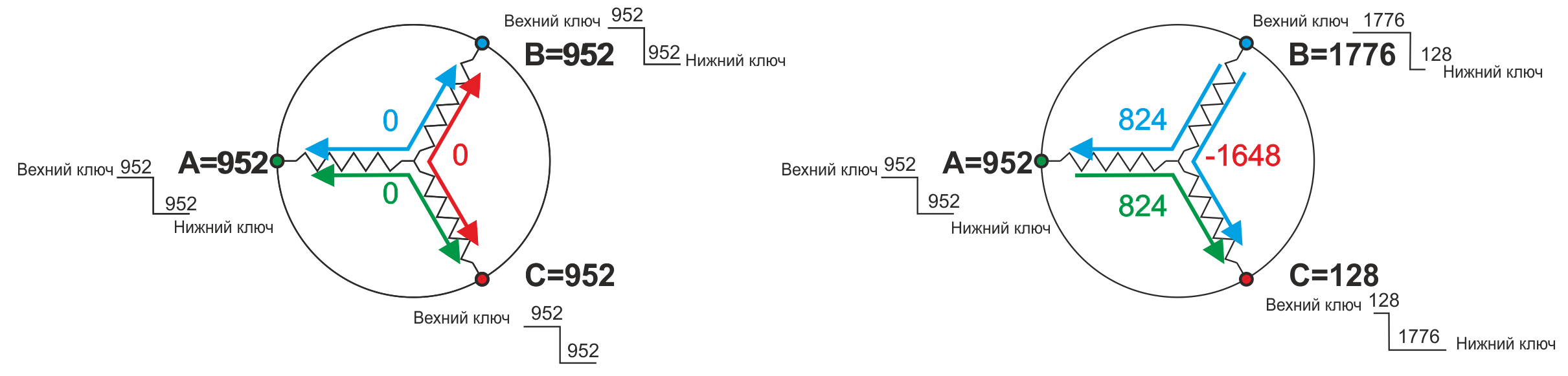

 Теперь как мы будем управлять через ШИМ трехфазным движком, происходить это будет с помощью комплементарных выводов TIM1, которые в свою очередь управляются через регистры Capture/Compare 1 Register, Capture/Compare 2 Register, Capture/Compare 3 Register далее как А-В-С, у каждого регистра есть пара выводов(верхний нижний ключ) которые связаны между собой, когда на одном высокий уровень на другом низкий, за исключением случая Deadtime(оба закрыты). Управление происходит с помощью изменения величины импульса через функции TIM1_SetCompare1, TIM1_SetCompare2, TIM1_SetCompare3. Уникальность заключается в создании искусственного нуля делается это просто, например у меня период TIM1 равен 1904 делим по полам, получаем 952 это и будет искусственный ноль, потому что если мы установим на А-В-С одновременно эту продолжительность импульса то все верхние и нижние ключи будут работать одинаково, токов в обмотках возникать не будет. Вот например давайте в А оставим импульс 952, в В 1776 и С 128 то ток будет течь из В в С 1776-128=1648 части периода, из В в А 1776-952=824 и из А в С 952-128=824 и последние из C токи не вытекают только в тикают потому что в основном открыт нижний ключ.

нет рисунка

 Вот так меняя импульс ШИМ для верхнего и нижнего ключа будут меняться токи и их направленность. Как вы наверное знаете а если нет то интернет в помощь, что фазы смещены на 120 градусов(это 360 деленная на 120 будет 3) так и у меня массив синуса в котором все фазы ШИМ смещены на 14 относительно друг друга(в массиве 42 значения, значит 42/3=14 настолько смещены фазы).

 Осталась сама программа, в которой настроен TIM1 для вращения с частотой 50Hz для этого устанавливаем частоту тактирования контроллера 16MHz, период TIM1 будет 1904 и пред делитель равный 4 и так как массив синуса состоит из 42 значения получаем 1904*4*42*(1/16000000)=0.019992 миллисекунд что и равно 1/50Hz. Ниже опишу две важные функции это установка мертвого времени и настройка комплементарных выводов.

TIM1_BDTRConfig( TIM1_OSSISTATE_DISABLE, TIM1_LOCKLEVEL_OFF, 16, TIM1_BREAK_DISABLE, TIM1_BREAKPOLARITY_LOW, TIM1_AUTOMATICOUTPUT_DISABLE);

 Основное назначение этой функции установка состояния выводов при возникновении короткого замыкания и как возвращать их в рабочее состояние если есть защита, которой у нас нет по этому нас интересует только цифра 16 что значит задержка между переключением верхнего и нижнего ключа будет 1 микросекунда, в datasheet смотрите как его правильно установить Deadtime.
 Вторая функция.

TIM1_OC1Init( TIM1_OCMODE_PWM1, TIM1_OUTPUTSTATE_ENABLE, TIM1_OUTPUTNSTATE_ENABLE, 0, TIM1_OCPOLARITY_HIGH, TIM1_OCNPOLARITY_HIGH, TIM1_OCIDLESTATE_SET, TIM1_OCNIDLESTATE_SET);

 Первый параметр TIM1_OCMODE_PWM1-режим включения, выключение верхнего и нижнего ключа(если импульс больше нуля включается верхний ключ после достижения счетчика размеру импульса отключается верхний ключ включается нижний и наоборот).
TIM1_OUTPUTSTATE_ENABLE-включаем выводы верхних ключей.
TIM1_OUTPUTNSTATE_ENABLE-включаем выводы нижних ключей.
Четвертый параметр размер импульса, тут у меня 0 по этому будут включены нижние ключи, пока не изменим этот параметр.
TIM1_OCPOLARITY_HIGH-полярность для верхнего ключа так как управляем через ir2101 должна быть положительна.
TIM1_OCNPOLARITY_HIGH-также полярность для нижнего ключа.
TIM1_OCIDLESTATE_SET-включаем Deadtime для верхних ключей.
TIM1_OCNIDLESTATE_SET-включаем Deadtime для нижних ключей.


Внимание! Данные примеры программ можно использовать на двигателях с мощностью не более 180 W, сопротивлением обмотки не меньше 40 Ом то есть пусковые токи не должны превышать параметры силовых ключей.

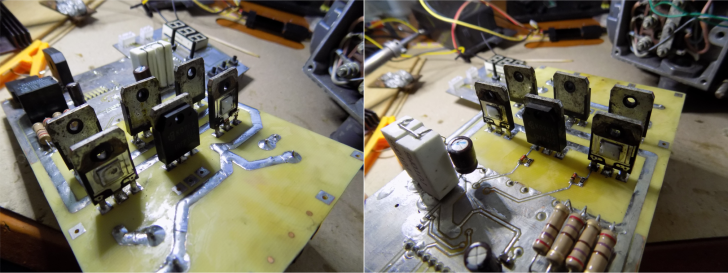

 Пример пуска аналогичного устройства с отключённой защитой по току на двигателе 2.2 kW и конечно плачевный результат, от большого пускового тока взорвались силовые транзисторы.

нет рисунка


Для пуска на более мощных двигателях вы должны ограничить пусковые токи уменьшив импульс ШИМ или дополнить код программы своей разработкой плавного пуска двигателя.

#include "stm8s.h"
void send_command(uint8_t com);
void send_data(uint8_t *send_data_display);
void display_data(uint32_t multiplier);
uint8_t scan_button(void);
void pause(uint32_t p);
uint8_t result=0;
//Наша таблица синуса, 42 результата.
uint16_t arr_pwm[42]={952 ,1094 ,1233 ,1365 ,1488 ,1600 ,1696 ,1776 ,1838 ,1880 ,
1901 ,1901 ,1880 ,1838 ,1776 ,1696 ,1600 ,1488 ,1365 ,1233 ,
1094 ,952 ,810 ,671 ,539 ,416 ,304 ,208 ,128 ,66 ,
24 ,3 ,3 ,24 ,66 ,128 ,208 ,304 ,416 ,539 ,671 ,810};
//Счетчик значения фаз, А В С.
uint8_t count_A=0;
uint8_t count_B=14;
uint8_t count_C=28;
//Статус режима работы 0-стоим 1 и 2-направление вращения.
uint8_t status_pwm=0;
uint8_t send_data_display[16];
uint8_t symbol[10]={ 63, 6, 91, 79, 102, 109, 125, 7, 127, 111};
int main( void ){
CLK_HSIPrescalerConfig( CLK_PRESCALER_HSIDIV1);
//Настраиваем порты для SPI.
GPIO_Init( GPIOC, GPIO_PIN_5, GPIO_MODE_OUT_OD_HIZ_FAST);
GPIO_Init( GPIOC, GPIO_PIN_7, GPIO_MODE_OUT_OD_HIZ_FAST);
SPI_Init( SPI_FIRSTBIT_LSB, SPI_BAUDRATEPRESCALER_8, SPI_MODE_MASTER, SPI_CLOCKPOLARITY_LOW, SPI_CLOCKPHASE_1EDGE, SPI_DATADIRECTION_1LINE_TX, SPI_NSS_SOFT, 0x07);
SPI_Cmd( ENABLE);
//Настраиваем выводы для ШИМ и TIM1 для управления двигателем.
GPIO_Init( GPIOC, GPIO_PIN_1, GPIO_MODE_OUT_PP_LOW_FAST);
GPIO_Init( GPIOC, GPIO_PIN_2, GPIO_MODE_OUT_PP_LOW_FAST);
GPIO_Init( GPIOC, GPIO_PIN_3, GPIO_MODE_OUT_PP_LOW_FAST);
GPIO_Init( GPIOB, GPIO_PIN_0, GPIO_MODE_OUT_PP_LOW_FAST);
GPIO_Init( GPIOB, GPIO_PIN_1, GPIO_MODE_OUT_PP_LOW_FAST);
GPIO_Init( GPIOB, GPIO_PIN_2, GPIO_MODE_OUT_PP_LOW_FAST);
TIM1_TimeBaseInit( 3, TIM1_COUNTERMODE_UP, 1904, TIM1_OPMODE_REPETITIVE);
TIM1_BDTRConfig( TIM1_OSSISTATE_DISABLE, TIM1_LOCKLEVEL_OFF, 16, TIM1_BREAK_DISABLE, TIM1_BREAKPOLARITY_LOW, TIM1_AUTOMATICOUTPUT_DISABLE);
TIM1_OC1Init( TIM1_OCMODE_PWM1, TIM1_OUTPUTSTATE_ENABLE, TIM1_OUTPUTNSTATE_ENABLE, 0, TIM1_OCPOLARITY_HIGH, TIM1_OCNPOLARITY_HIGH, TIM1_OCIDLESTATE_SET, TIM1_OCNIDLESTATE_SET);
TIM1_OC2Init( TIM1_OCMODE_PWM1, TIM1_OUTPUTSTATE_ENABLE, TIM1_OUTPUTNSTATE_ENABLE, 0, TIM1_OCPOLARITY_HIGH, TIM1_OCNPOLARITY_HIGH, TIM1_OCIDLESTATE_SET, TIM1_OCNIDLESTATE_SET);
TIM1_OC3Init( TIM1_OCMODE_PWM1, TIM1_OUTPUTSTATE_ENABLE, TIM1_OUTPUTNSTATE_ENABLE, 0, TIM1_OCPOLARITY_HIGH, TIM1_OCNPOLARITY_HIGH, TIM1_OCIDLESTATE_SET, TIM1_OCNIDLESTATE_SET);
TIM1_ClearFlag( TIM1_FLAG_UPDATE);
TIM1_ITConfig( TIM1_IT_UPDATE , ENABLE);
TIM1_OC1PreloadConfig( ENABLE);
TIM1_OC2PreloadConfig( ENABLE);
TIM1_OC3PreloadConfig( ENABLE);
TIM1_CtrlPWMOutputs( ENABLE);
enableInterrupts();
TIM1_Cmd( ENABLE);
//Ожидаем когда зарядятся конденсаторы через ограничительные резисторы, включаем реле.
pause(200000);
GPIO_Init( GPIOA, GPIO_PIN_3, GPIO_MODE_OUT_PP_HIGH_SLOW);
while(1){
send_command(140);
send_command(64);
//Отображаем статус работы.
display_data(50+status_pwm);
pause(100);
result=scan_button();
pause(100);
if( result!=scan_button()){ result=0;} //Проверяем нажатие кнопок, меняем статус.
if( result!=0){
if( result==1){ status_pwm=0;}
if( result==2){ status_pwm=1;}
if( result==4){ status_pwm=2;}
}
}
}
//Тут происходит основное действие, проверяем статус если не ноль то двигатель крутится.
 INTERRUPT_HANDLER( TIM1_UPD_OVF_TRG_BRK_IRQHandler, 11)
 {
 if(status_pwm>0){
//Выбераем вращение.
   if( status_pwm==1){
    TIM1_SetCompare1( arr_pwm[count_A]);
    TIM1_SetCompare2( arr_pwm[count_B]);
    TIM1_SetCompare3( arr_pwm[count_C]);
    }
   if( status_pwm==2){
    TIM1_SetCompare1( arr_pwm[count_A]);
    TIM1_SetCompare2( arr_pwm[count_C]);
    TIM1_SetCompare3( arr_pwm[count_B]);
   }
//Прибавляем счетчики фаз.
   count_A++;
   count_B++;
   count_C++;
//Если счетчик больше массива устанавливаем ноль.
    if( count_A==42){ count_A=0;}
    if( count_B==42){ count_B=0;}
    if( count_C==42){ count_C=0;}
//Если статус равен нулю то выключаем двигатель.
    }else{ TIM1_SetCompare1(0); TIM1_SetCompare2(0); TIM1_SetCompare3(0);}
   TIM1_ClearFlag( TIM1_FLAG_UPDATE);
 }

void send_command( uint8_t com){
GPIO_WriteLow( GPIOC, GPIO_PIN_7);
SPI_SendData( com);
while( ( SPI->SR & SPI_FLAG_BSY) );
GPIO_WriteHigh( GPIOC, GPIO_PIN_7);
}
uint8_t scan_button(void){
uint8_t scan_result;
GPIO_WriteLow( GPIOC, GPIO_PIN_7);
SPI_SendData( 66);
while( ( SPI->SR & SPI_FLAG_BSY) );
SPI_BiDirectionalLineConfig( SPI_DIRECTION_RX);
while( !( SPI->SR & SPI_FLAG_RXNE) );
scan_result=SPI->DR;
while( !( SPI->SR & SPI_FLAG_RXNE) );
scan_result|=( SPI->DR<<1);
while( !( SPI->SR & SPI_FLAG_RXNE) );
scan_result|=( SPI->DR<<2);
while( !( SPI->SR & SPI_FLAG_RXNE) );
scan_result|=( SPI->DR<<3);
GPIO_WriteHigh( GPIOC, GPIO_PIN_7);
SPI_BiDirectionalLineConfig( SPI_DIRECTION_TX);
return scan_result;
}
void send_data( uint8_t *send_data_display){
GPIO_WriteLow( GPIOC, GPIO_PIN_7);
SPI_SendData( 192);
while( ( SPI->SR & SPI_FLAG_BSY) );
for( uint8_t i=0;i<16; i++){
SPI_SendData( send_data_display[i]);
while( !( SPI->SR & SPI_FLAG_TXE) );
}
while( ( SPI->SR & SPI_FLAG_BSY) );
GPIO_WriteHigh( GPIOC, GPIO_PIN_7);
} void display_data( uint32_t multiplier){
multiplier= multiplier-(multiplier/10000000*10000000);
multiplier=multiplier-(multiplier/1000000*1000000);
multiplier= multiplier-(multiplier/100000*100000);
multiplier= multiplier-(multiplier/10000*10000);
multiplier= multiplier-(multiplier/1000*1000);
multiplier= (multiplier-multiplier/100*100);
send_data_display[12]= symbol[multiplier/10]|128;
multiplier= multiplier-(multiplier/10*10);
send_data_display[14]= symbol[multiplier];
send_data(send_data_display);
}
void pause( uint32_t p){
for( uint32_t i=0; i<p; i++){}
}
#ifdef USE_FULL_ASSERT
void assert_failed( uint8_t* file, uint32_t line)
{
while (1){}
}
#endif

 И еще программа из которой я убрал все лишнее, работает просто, включаем в розетку устройство и двигатель начинает вращаться с частотой 50Hz.

#include "stm8s.h"
void pause(uint32_t p){for(uint32_t i=0; i<p; i++){}}
uint16_t arr_pwm[42]={952 ,1094 ,1233 ,1365 ,1488 ,1600 ,1696 ,1776 ,1838 ,1880 ,
1901 ,1901 ,1880 ,1838 ,1776 ,1696 ,1600 ,1488 ,1365 ,1233 ,
1094 ,952 ,810 ,671 ,539 ,416 ,304 ,208 ,128 ,66 ,
24 ,3 ,3 ,24 ,66 ,128 ,208 ,304 ,416 ,539 ,671 ,810};
uint8_t count_A=0;
uint8_t count_B=14;
uint8_t count_C=28;
int main( void ){
CLK_HSIPrescalerConfig( CLK_PRESCALER_HSIDIV1);
GPIO_Init(GPIOC, GPIO_PIN_1, GPIO_MODE_OUT_PP_LOW_FAST);
GPIO_Init(GPIOC, GPIO_PIN_2, GPIO_MODE_OUT_PP_LOW_FAST);
GPIO_Init(GPIOC, GPIO_PIN_3, GPIO_MODE_OUT_PP_LOW_FAST);
GPIO_Init(GPIOB, GPIO_PIN_0, GPIO_MODE_OUT_PP_LOW_FAST);
GPIO_Init(GPIOB, GPIO_PIN_1, GPIO_MODE_OUT_PP_LOW_FAST);
GPIO_Init(GPIOB, GPIO_PIN_2, GPIO_MODE_OUT_PP_LOW_FAST);
TIM1_TimeBaseInit( 3, TIM1_COUNTERMODE_UP, 1904, TIM1_OPMODE_REPETITIVE);
TIM1_BDTRConfig( TIM1_OSSISTATE_DISABLE, TIM1_LOCKLEVEL_OFF, 16, TIM1_BREAK_DISABLE, TIM1_BREAKPOLARITY_LOW, TIM1_AUTOMATICOUTPUT_DISABLE);
TIM1_OC1Init( TIM1_OCMODE_PWM1, TIM1_OUTPUTSTATE_ENABLE, TIM1_OUTPUTNSTATE_ENABLE, 0, TIM1_OCPOLARITY_HIGH, TIM1_OCNPOLARITY_HIGH, TIM1_OCIDLESTATE_SET, TIM1_OCNIDLESTATE_SET);
TIM1_OC2Init( TIM1_OCMODE_PWM1, TIM1_OUTPUTSTATE_ENABLE, TIM1_OUTPUTNSTATE_ENABLE, 0, TIM1_OCPOLARITY_HIGH, TIM1_OCNPOLARITY_HIGH, TIM1_OCIDLESTATE_SET, TIM1_OCNIDLESTATE_SET);
TIM1_OC3Init( TIM1_OCMODE_PWM1, TIM1_OUTPUTSTATE_ENABLE, TIM1_OUTPUTNSTATE_ENABLE, 0, TIM1_OCPOLARITY_HIGH, TIM1_OCNPOLARITY_HIGH, TIM1_OCIDLESTATE_SET, TIM1_OCNIDLESTATE_SET);
TIM1_ClearFlag( TIM1_FLAG_UPDATE);
TIM1_ITConfig( TIM1_IT_UPDATE , ENABLE);
TIM1_OC1PreloadConfig( ENABLE);
TIM1_OC2PreloadConfig( ENABLE);
TIM1_OC3PreloadConfig( ENABLE);
TIM1_CtrlPWMOutputs( ENABLE);
enableInterrupts();
TIM1_Cmd( ENABLE);
pause( 200000);
GPIO_Init( GPIOA, GPIO_PIN_3, GPIO_MODE_OUT_PP_HIGH_SLOW);
while(1){
//Тут ваша программа.
}
}
INTERRUPT_HANDLER( TIM1_UPD_OVF_TRG_BRK_IRQHandler, 11)
{
TIM1_SetCompare1( arr_pwm[count_A]);
TIM1_SetCompare2( arr_pwm[count_B]);
TIM1_SetCompare3( arr_pwm[count_C]);
count_A++;
count_B++;
count_C++;
if(count_A==42){ count_A=0;}
if(count_B==42){ count_B=0;}
if(count_C==42){ count_C=0;}
TIM1_ClearFlag( TIM1_FLAG_UPDATE);
}
#ifdef USE_FULL_ASSERT
void assert_failed( uint8_t* file, uint32_t line)
{
while (1){}
}
#endif
ВНИМАНИЕ ОПАСНОЕ НАПРЯЖЕНИЕ!!!
Для пробного пуска используйте блок питания около 40 вольт и маломощный двигатель, если все пройдет удачно подключайте к 220в, очень не приятно когда взрываются транзисторы, удачи.

Комментарии  Только зарегистрированные пользователи могут оставлять комментарии!

NOPivnevnikolay   2018-02-07 19:55:41
Ещё раз спасибо за данную статью! Это действительно очень интересно. Спасибо что открыли комментарии...

NOPivnevnikolay   2018-02-07 20:38:41
Сразу вопрос ... исходя из таблицы синуса(с вашего позволения скину ссылку на генератор может пригодится кому-то http://www.daycounter.com/Calculators/Sine-Generator-Calculator.phtml),настройки таймера и тактовой частоты контроллера функции Tim1_SetCompare123 сразу начинают вращать таблицу синуса по счётчикам count_ABC на 50Гц, на мой взгляд двигатель должен разгонятся поэтапно т.е. сначала 10Гц потом 20Гц и так далее до 50гц(и также должен останавливаться), или я не прав и это не критично... я заказал контроллер STM8S903K3T6C в чип и дип (130 руб будет через неделю), в теории его можно посадить на китайскую плату от STM8S105K4T6... В схемотехнике буду использовать опто-драйвер HCPL316J или что то другое посмотрим ... а транзисторы будут от Siemens bsm25gd 120d(благо данного добра на работе валом!)))... Заранее спасибо за ответ ... С уважением !

NOteseiaaw   2018-02-08 21:00:55
Статья для не коммерческого использования, для себя я сделаю с разгоном, торможением и управлением скорости. Насчет STM8S105K4T6 да на нем тоже можно, чем и хороши STM своей совместимостью. В ближайшем будущем сделаю рубрику где буду размещать полезные програмы например для расчета того же синуса! Вам спасибо за комментарий, вы первый спрашивай по магу.

NOteseiaaw   2018-02-10 00:06:05
Здравствуйте, STM8S903K3T6C по 130 очень дорого красная цена 60 и использовать HCPL316J тоже дороговато, пробуйте на ir2101 для начало пойдут, не советую ir2136 или похожие сложно разводить плату из за защиты от КЗ. Да если бабахнут транзисторы ни какая защита типа оптопар не спасет контроллер.

NOPivnevnikolay   2018-03-11 22:18:56
Вечер добрый!Позволил себе вольность и поменял значение периода, период TIM1 1500, значение точек синуса 54 вместо 42....и мультиметр показывает тоже 50Hz.Попробовал изменять скорость вращения двигателя ... первая мысль что это просто исходя из формулы ( 1904*4*42*(1/16000000)=0.019992 миллисекунд что и равно 1/50Hz) приведённой в статье, допустим сделать значение частоты 1/30Гц, но не тут то было))).Есть пример (я не буду давать ссылку на канал) с разбором кода НО...после просмотра произошёл взрыв мозга ...объясню почему, в видео приводится таблица синуса (соответственно в виде массива, откуда она взята или как рассчитана не слова) далее берётся массив множителей ... и походу пьесы таблица синуса перемножается на один из множителей тем самым двигатель изменяет частоту оборотов ...может быть это и правильно .. Для себя я нашёл выход, это изменение значения периода uint16_t TIM1_Period (http://engineering-solutions.ru/motorcontrol/scalar/ график изменения напряжения питания электродвигателя при скалярном управлении это демонстрирует) в моём случае максимальное значение равно 8500,а минимальное 1500 и соответственно 54 точки синуса... используя функцию void pause(uint32_t p) двигатель плавно разгоняется (без рывков) и также тормозит...я то же не знаю правильно это или нет?! Также позволил себе вольность изменить схему ...мои коррективы таковы на выходы TIM1 поставил сборку дарлингтона ULN2003A (подключил как подключен шаговый двигатель 28BYJ-48 к драйверу ULN2003, схема один в один светодиоды не помеха) выходы сборки подтянул к земле резисторами на 47 кОм ,далее HEF40106BT Триггер Шмитта инвертирующий соответственно с питанием +15v и инвертор CD4049 с питанием +5v ... Данная вольность необходима для защиты от помех и более стабилизированного сигнала ...но в целом всё работает без спец эффектов.

NOteseiaaw   2018-03-24 16:53:20
Здравствуйте, не было времени писал статьи про SPI, почитайте я там описал что вы спрашивали, даю подсказку как менять вращение, настройте параллельно второй таймер для отсчета периода, когда произойдет полный отсчет должно сработать прерывание дающее разрешение перехода к следующему значению синуса, минимальное значение периода должно соответствовать периоду ШИМ, есть пример где то в интернете только на другом контроллере. Чем меньше деталей от контроллера до силового транзистора тем меньше потери и соответственно нагрев

NOseroga   2018-06-11 16:41:55
Николай, здравствуйте, могли бы Вы прислать схему в Lay, спасибо. seroga.sh@mail.ru

NOmaksvlas   2019-01-15 13:47:44
Николай, здравствуйте, спасибо за статью. Есть ли продолжение и Lay схема?

NOteseiaaw   2019-01-17 10:36:14
Здравствуйте, меня зовут Андрей или teseiaaw, думаю создать на STM32F и использовать драйвер IR2136, в Lay не рисую использую более продвинутые трассировщики что и вам советую, сейчас начну про CAN писать по просьбе моего читателя посл будет продолжение.

NOmaksvlas   2019-01-17 13:18:07
Андрей, прошу прощения. Чисто на автомате набрал. Про CAN тоже с удовольствием почитаю. Схему можно и в EAGLE, если есть - lay был указан как минимум. Заранее благодарен.
