STM8S воспроизведение монофонических мелодий с помощью контроллера.

Ссылка на видео в YouTube
 Перед новым годом решил сконструировать что то праздничное, в голову пришла мысль заставить контроллер исполнять простые монофонические мелодии которые навряд ли скрасят праздник а вот звучать например в дверном звонке или еще каком нибудь устройстве будет даже очень кстати.
 Перед началом изучением этой темы опишу вкратце что такое в музыке нота, продолжительность ноты и темп:
музыкальная частота звучания исполняемого инструмента.
Продолжительность ноты-время которое должна звучать нота или через которое может начать звучать другая зависит от темпа, в музыке это выглядит вот так
1/1 четыре такта темпа.
1/2 два такта темпа.
1/4 один такт темпа, средняя продолжительность звучания нот относительно которой идет замедление( 1/1 и 1/2) или ускорение( 1/8 и 1/16).
1/8 время в два раза короче между тактами.
1/16 в четыре раза короче между тактами.
у меня в коде программ будет писаться без 1/ просто на что делится.
Темп-измеряется такты в минуту, от него зависит продолжительность звучания ноты.

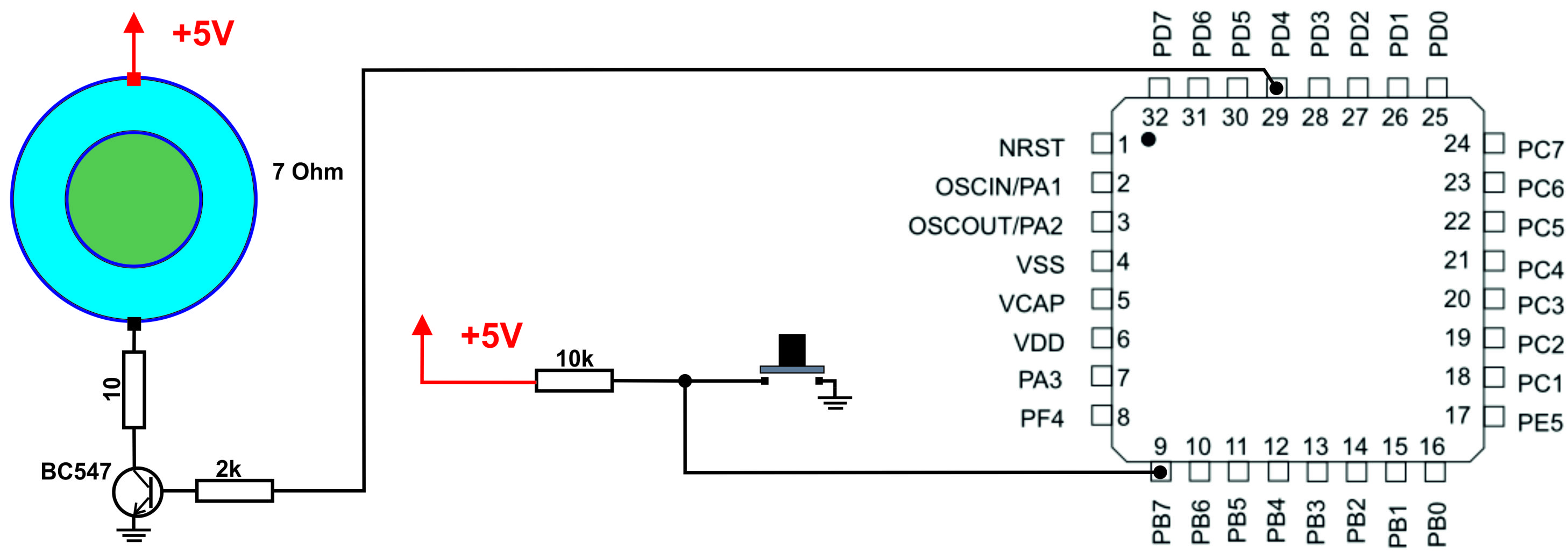

 Теперь ознакомьтесь с моей схемой проигрывателя.

 Тут не чего сложного большой круг это динамик из китайской игрушки сопротивление которого должно не меньше 7Ом, транзистор можно взять любой N канальный, кнопка, три резистора и конечно мой любимый STM8S903K3.

Программа и формат мелодий.

 Программа устроенна следующим образом, в начале #define определены основные частоты нот и символ паузы далее идет массив мелодии который вы можете поменять на свой не забывайте менять так же значение темпа зависит от конкретной мелодии, в основном коде просто проверяется нажатие кнопки если нажата то запускается TIM1 который будет выдерживать продолжительность для каждой ноты и передавать в TIM5 период и импульс следующей ноты. TIM5 генерирует с помощью ШИМ звучание очередной ноты и постепенно уменьшает его импульс до нуля если не придет новый период и импульс от TIM1, это своего рода имитация нажатия клавиши пианино.

 Как вы наверное догадались сама мелодия состоит из массива в котором хранятся частоты нот и их продолжительность, такой формат мелодии позаимствован у старого телефона Siemens C/M35 но немного видоизменен так как компилятор не сможет обработать такой набор символов вот как выглядеть в оригинале D2(1/16) E3(1/16) D3(1/8) D2(1/16) E3(1/16).

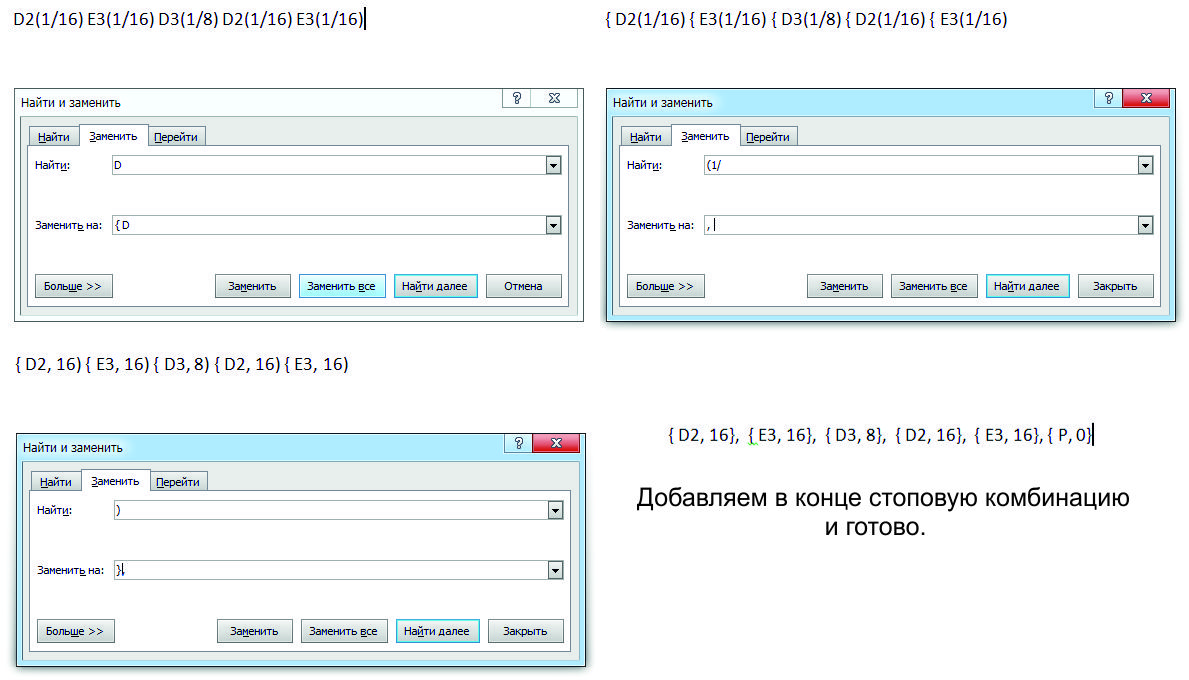

Если найдете такие мелодии вы сможете их проиграть на контроллере только придется подкорректировать в Microsoft word и добавить в конец массива вот эту комбинацию { P, 0} она скажет контроллеру что мелодия закончилась. Корректировка в Microsoft word делается просто копируем всю мелодию в программу жмем одновременно на Ctrl+H выскочит окно в котором вы сможете поменять не нужные символы на нужные или добавить, смотрите ниже.

 Не забываем также про темп который вы должны взять там же где и мелодию или подобрать самим путем эксперимента, обычно он бывает от 60 до 333 стандартный 120-125.

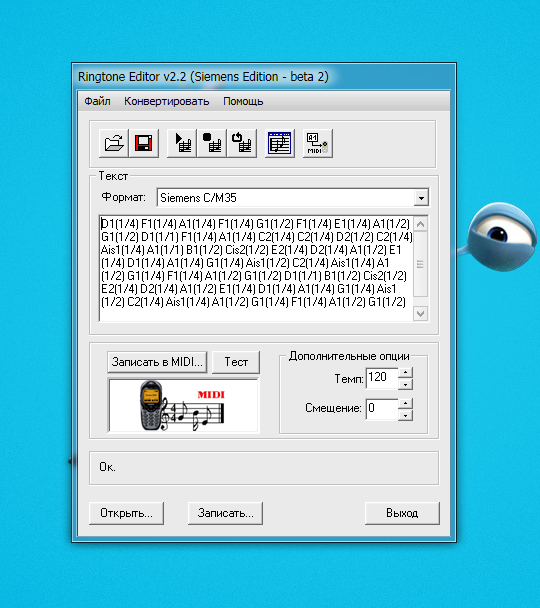

 Для меломанов есть вариант создание из музыкальных файлов MIDI( .mid) с помощью программы Ringtone Editor v2.2 массив мелодии для телефона потом как описано выше переделать в нужный для нас формат. Пользоваться программой просто, запускаем её в ней открываем файл с расширением .mid, если мелодия имеет несколько дорожек звучания она попросит выбрать одну из списка, путем прослушивания выберите понравившуюся после открытия в окне программы появится массив мелодии, MIDI мелодии можно скачать бесплотно с сайта midistock.ru или midimelody.ru. Ниже я выложил готовые мелодий которые можете попробовать проиграть с помощь моего устройства, не забываем также менять параметр темпа он находится в каждом названии мелодии.
